I-Purge®X充气管吹扫系统
产品型号：I-Purge®X
产品品牌：AQUASOL
产品简介： 模块化充气吹扫系统
产品介绍

I-Purge®X充气管吹扫系统

I-Purge®充气管吹扫系统

关于

革命性的、正在申请的I-Purge模块化充气气囊系统是目前创新性和多功能性的管道排气系统。I-Purge在管道排气和焊接过程中创造了不透水密封，限度地减少了排气，节省了时间和成本，同时实现了稳定且高质量的焊接效果。

该系统在美国制造，长期可重复使用气囊系统使操作员能够通过一个可互换方案满足各种排气需求。I-Purge配备了多项高度的功能，如快速连接接头，可卡入并方便组装和拆卸组件。I-Purge还配备了加长且高耐热的束带，使气囊能够放置在热影响区之外，并足以适应任何预热或高温应用。

这些的功能使操作员能够创建多种配置，包括单面管塞和减管器。气囊尺寸从2英寸到70英寸（51-1778毫米）不等，可以单独购买，也可以作为整套系统购买，如果需要更大尺寸或更换部件，这是一项明显的优势。

I-Purge非常适合制造车间，凭借其的设计超越现有技术，为所有管道清洗需求提供完整解决方案

特色与优势

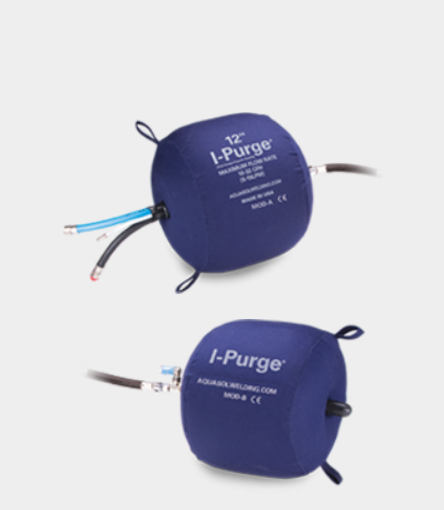

充气水囊模块A和B型

  • 在美国制造，采用品质的材料

  • 充气的气囊在管道壁上形成不透水、气密的密封

  • 防火花、耐用的外墙

  • 重型室内充气包

  • 可重复使用且持久的溶液，用于清洗同一直径的多根管道

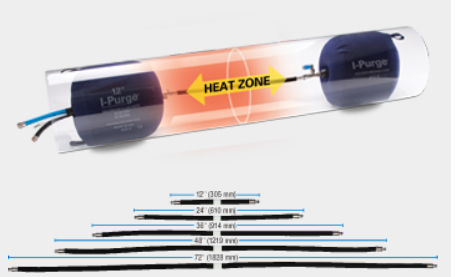

高温延长背带


  • 内部软管和保护性外部玻璃纤维套筒，能够承受高达1200°F（650°C）的高温

  • 柔性桥式线束可以轻松穿过管道，包括弯头和三通，超过90°

  • 抗扭结软管确保持续供气

  • 配备发光指示器，确保根隙准确对齐

  • 市面上有多种长度的线束，以适应预热和高温应用中的热影响区（HAZ）

  • 36英寸及以上的I-Purge配备高流量线束以加快充气速度

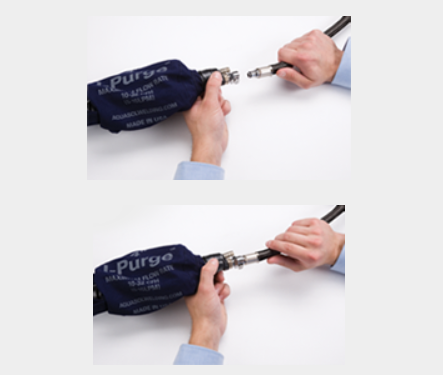

快速连接可更换接头

  • 按钮功能使模块能在几秒钟内卡入定位

  • 的技术带来了更大的灵活性和易于组装——使用户能够创建多种配置

  • 更换和更换组件简便，避免昂贵的重新购买整套系统，备件可购买

  • 防腐蚀的成熟锁具，确保牢固连接

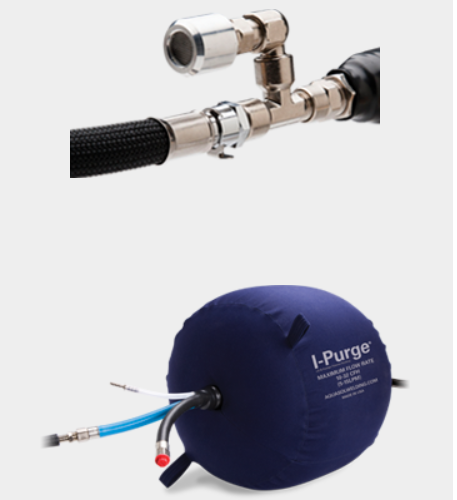

专有的泄压阀

  • 工厂预设的泄压阀实现流量，同时缩短安装时间并减少气体消耗

  • 有助于维护管道壁的密封

  • 防止过度通胀的风险

  • 低矮型安全阀适用于2英寸和3英寸型号

惰性气体扩散器

  • 申请中技术

  • 通过均匀分散惰性气体在焊区内各个方向，减少湍流，提高焊缝质量和一致性

  • 三流内管系统（蓝、黑、白三色软管）
  • 多个进排气口，加快效率
  • 独立连接：

  • 蓝色——气囊
    膨胀 初始功能是充气气囊，然后用稀有气体充盈焊缝区

  • BLACK – 增加焊接区
    内气体分布 为了加快清洗，次级（BLACK）净化软管用于向焊接区注入惰性气体并加快氧气的排气速度

    白色 – 排气连接

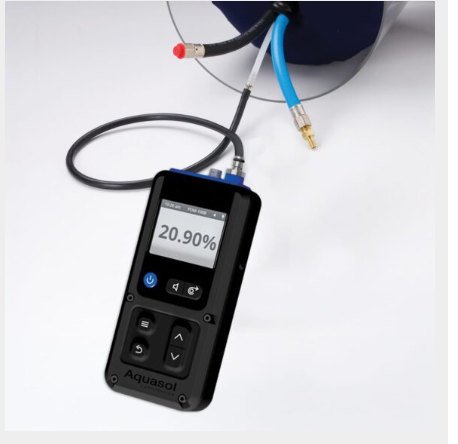

    将此软管连接到氧气监测器，如Aquasol的POM-100B，可获得低100 PPM（0.01%）的读数，用于焊接区的持续或点氧监测    ®

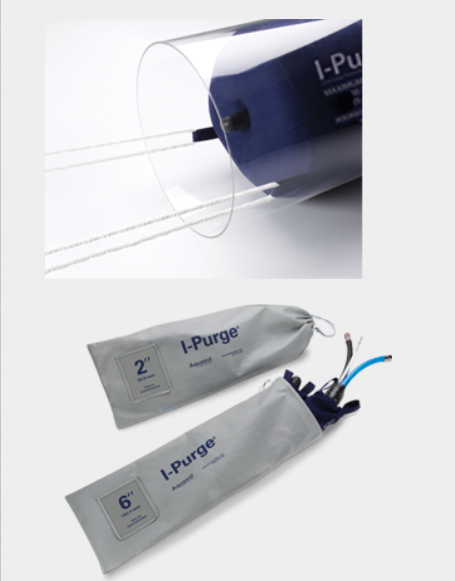

拉环

  • 强力拉环可以连接到绳索或链条上，用于插入或取出I-Purge。

  • 在放置或取出前，膀胱必须放气

  • 应在拉线上施加中等张力（约5磅），以防止线束在安装和作过程中下垂














携带包

  • 焊接完成后，气囊可以放气、取出、清洗，并存放在提供的携带袋中

  • 在大多数工业工作环境中，携带袋在未使用时可以保护膀胱免受灰尘和杂物的侵害，延长使用寿命

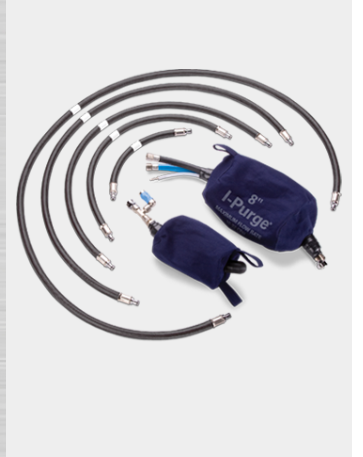

I-净化减针

  • 与其他带有接头的型号不同，管子减小器只需简单连接两个直径不同但相似的气囊即可轻松制作

  • 将不同尺寸的管道组合起来，创造的管道配置

I-Purge 隔离器充气管塞和单排气囊

  • I-Purge隔离器设计为作为管道塞，适用于多种应用，包括阀门或罐体的清洗，以及非清洗的管道系统密封等维护、清洁和检查等应用

  • 采用重型材料建造，旨在承受石化、公用事业和建筑行业的极端环境

I-Purge® 隔离器适配器：

充分利用我们的模块化设计！

将您的I-Purge®双袋系统改造成单侧隔离器，以应对复杂的焊接几何设计。我们的I-Purge®和I-Purge ®X水囊均可转换，采用创新的模块化设计！

I-Purge® Mod-A 适配器： Mod-A I-Purge® 水囊的快速连接扩散器

I-Purge® Mod-B 适配器： 一根带接头的软管，用来连接你的I-Purge® Mod B水囊和氩气罐


I-Purge的工作原理

I-PurgeX模块化充气系统

Item No

Minimum Diameter

Maximum Diameter

Standard Harness Length

Description

English

Metric

English

Metric

English

Metric

XABLD 2-3

2″

51 mm

3″

76 mm

11″

279 mm

2-3″ I-Purge X Expandable Double Purge Bag System with High Heat Harness

XABLD 4-6

4″

102 mm

6″

152 mm

11″

279 mm

4-6″ I-Purge X Expandable Double Purge Bag System with High Heat Harness

XABLD 8-12

8″

203 mm

12″

305 mm

11″

279 mm

8-12″ I-Purge X Expandable Double Purge Bag System with High Heat Harness

XABLD 14-18

14″

356 mm

18″

457 mm

16″

406 mm

14-18″ I-Purge X Expandable Double Purge Bag System with High Heat Harness

XABLD 20-26

20″

509 mm

26″

660 mm

18″

457 mm

20-26″ I-Purge X Expandable Double Purge Bag System with High Heat Harness

XABLD 28-36

28″

711 mm

36″

914 mm

20″

509 mm

28-36″ I-Purge X Expandable Double Purge Bag System with High Heat Harness

XABLD 38-48

38″

965 mm

48″

1219 mm

36″

914 mm

38-48″ I-Purge X Expandable Double Purge Bag System with High Heat Harness

XABLD 50-58

50″

1270 mm

58″

1473 mm

42″

1067 mm

50-58″ I-Purge X Expandable Double Purge Bag System with High Heat Harness

XABLD 60-70

60″

1524 mm

70″

1778 mm

42″

1067 mm

60-70″ I-Purge X Expandable Double Purge Bag System with High Heat Harness

I-PurgeX Isolator®

Item No

Dimensions

Description

English

Metric

XISO 2-3

2-3"

51-76 mm

2-3" I-Purge X Isolator One-Sided Plug with 10' Hose and Valve

XISO 4-6

4-6"

102-152 mm

4-6" I-Purge X Isolator One-Sided Plug with 10' Hose and Valve

XISO 8-12

8-12"

203-305 mm

8-12" I-Purge X Isolator One-Sided Plug with 10' Hose and Valve

XISO 14-18

14-18"

356-457 mm

14-18" I-Purge X Isolator One-Sided Plug with 10' Hose and Valve

XISO 20-26

20-26"

509-660 mm

20-26" I-Purge X Isolator One-Sided Plug with 10' Hose and Valve

XISO 28-36

28-36"

711-914 mm

28-36" I-Purge X Isolator One-Sided Plug with 10' Hose and Valve

XISO 38-48

38-48"

965-1219 mm

38-48" I-Purge X Isolator One-Sided Plug with 10' Hose and Valve

XISO 50-58

50-58"

1270-1473 mm

50-58" I-Purge X Isolator One-Sided Plug with 10' Hose and Valve

XISO 60-70

60-70"

1524-1778 mm

60-70" I-Purge X Isolator One-Sided Plug with 10' Hose and Valve



I-Purge X 模块化系统组件

Item No. Module A

Item No. Module B

Dimensions

Description

English

Metric

XABLD-2 MOD A

XABLD-2 MOD B

2"

51 mm

2" I-Purge X Module A or B

XABLD-4 MOD A

XABLD-4 MOD B

4"

102 mm

4" I-Purge X Module A or B

XABLD-8 MOD A

XABLD-8 MOD B

8"

203 mm

8" I-Purge X Module A or B

XABLD-14 MOD A

XABLD-14 MOD B

14"

356 mm

14" I-Purge X Module A or B

XABLD-20 MOD A

XABLD-20 MOD B

20"

509 mm

20" I-Purge X Module A or B

XABLD-28 MOD A

XABLD-28 MOD B

28"

711 mm

28" I-Purge X Module A or B

XABLD-38 MOD A

XABLD-38 MOD B

38"

965 mm

38" I-Purge X Module A or B

XABLD-50 MOD A

XABLD-58 MOD B

50"

1270 mm

50" I-Purge X Module A or B

XABLD-60 MOD A

XABLD-60 MOD B

60"

1524 mm

60" I-Purge X Module A or B

XABLD-70 MOD A

XABLD-70 MOD B

70"

1778 mm

70" I-Purge X Module A or B

附件组件可选线束长度

Item No

Dimensions

Description

English

Metric

ABLD-ELH-24

24"

610 mm

24" (2′) Extended Length High Heat Harness

ABLD-ELH-36

36"

914 mm

36" (3′) Extended Length High Heat Harness

ABLD-ELH-48

48"

1219 mm

48" (4′) Extended Length High Heat Harness

ABLD-ELH-72

72"

1828 mm

72" (6′) Extended Length High Heat Harness

ABLD-ELH-CUSTOM

Any Size

Any Size

Custom Lengths Available Upon Request

ABLD-CNADP

N/A

N/A

1/4" Female MPT to 1/4 Female BSPP Conversion
