关于

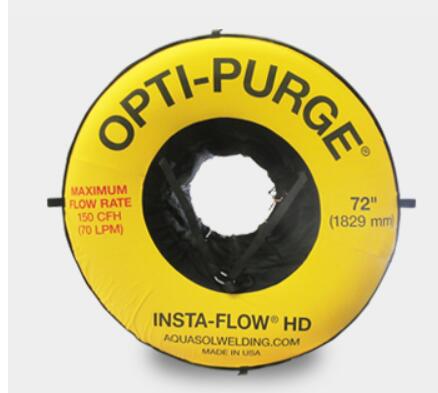

Opti-Purge充气排气系统在焊接直径48英寸至84英寸（1219毫米至2133毫米）的多种材料（包括不锈钢、钛、镍及其他多种金属和合金）的大直径管道时，提高了生产率。

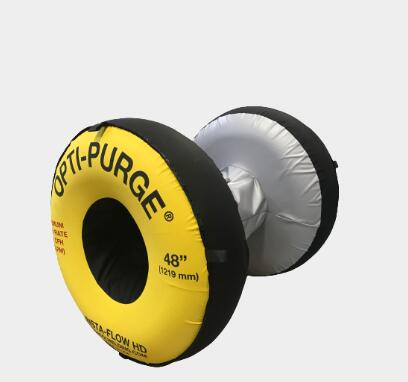

Opti-Purge的一体式设计由两个外环和一个空心连接器组成。该装置易于快速充气，在管壁内形成不透水密封。空心连接器大幅减少了清洗焊接区所需的惰性气体量，节省了时间和成本。空心连接器的外部由高耐热材料组成，可承受高达1004°F（540°C）的高温。

空心连接器上的反光条方便地标示Opti-Purge的中心位置，便于快速且准确地对齐系统。

Opti-Purge是快速焊接大管的理想方案，准备工作量极少，效果。

特色与优势

充气结构

• 灵活且轻便的结构

• 充气环在管道壁上形成不透水、气密的密封

• 可重复使用且持久的溶液，用于清洗同一直径的多根管道

高耐热空心连接器

• 高耐热耐用的外层织物可承受高达1004°F（540°C）的高温，以适应受热区（HAZ）

• 支撑杆沿着空心连接器的长度延伸，以保持结构完整性

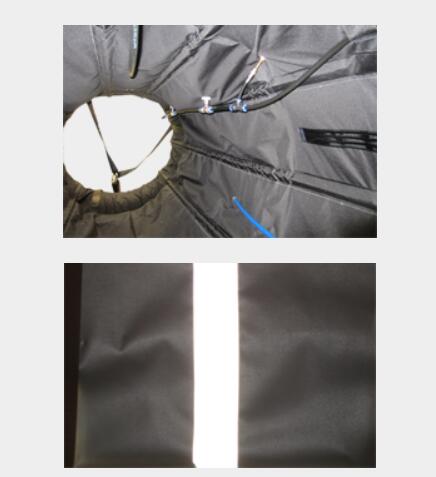

• 配备发光指示器，以准确对准根隙

专有的泄压阀

• 工厂预设的泄压阀实现流量，同时缩短安装时间并减少气体消耗

• 有助于维护管道壁的密封

• 防止过度通胀的风险

三流内管系统（蓝、黑、白三色软管）

多个进排气口，加快效率

独立连接：

蓝色 – 单位通胀

初始功能是通过让气体流入内部管道系统来充气装置。然后它会用惰性气体充盈焊缝区。

BLACK – 增加焊接区内的气体分布

设计用于加快清洗速度，次级（BLACK）净化软管用于向焊接区注入惰性气体并加快氧气排出速度

白色—— 排气连接
将该软管连接到氧气监测器，如Aquasol的PRO OX-100，该设备可获得低至100 PPM（0.01%）的读数，用于焊接区的持续或点氧监测®

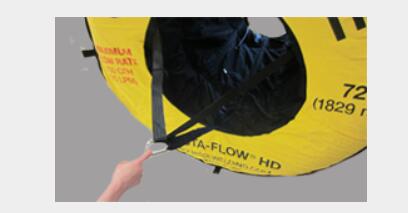

拉环

• 强力拉环可以连接到绳索或链条上，用于插入或取出Opti-Purge。

• 应对拉线施加适度张力，以防止安装和作过程中线束下垂

Opti-Purge的工作原理

1. 利用拉环，将Opti-Purge置于管道中，使单元中央的反光发光带部分与根隙对齐

2. 将惰性燃气管连接到蓝色和黑色软管
蓝色燃气软管是充气排气囊的必需品
黑色燃气软管为可选，以加快排气过程

3. 打开燃气供应以充气并清洗焊接区
。推荐净化流量：
150 CFH（70 LPM）

4. 一旦密封紧密，开始保持流速的焊接

5. 焊接完成后，关闭燃气供应以放气。当
热区冷却足够后，将Opti-Purge从管道中取出。务必断开
所有燃气管道和监测设备。

6. 清洁Opti-Purge并将存放在远离危险和锋利物品的地方
